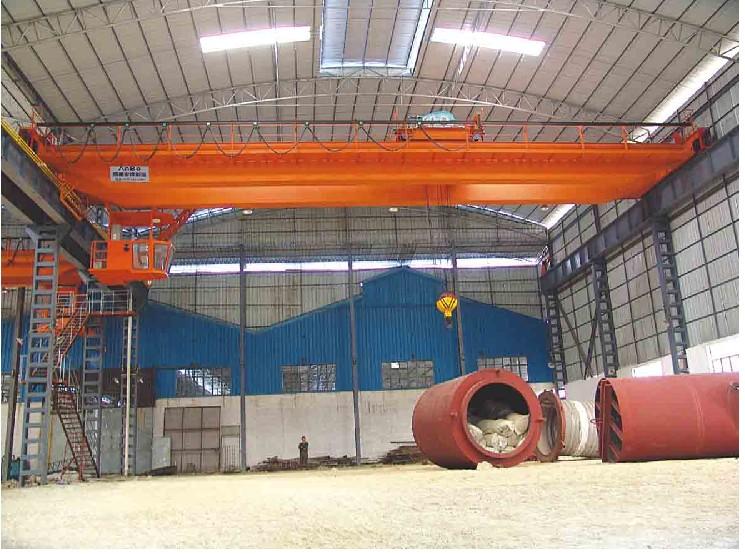

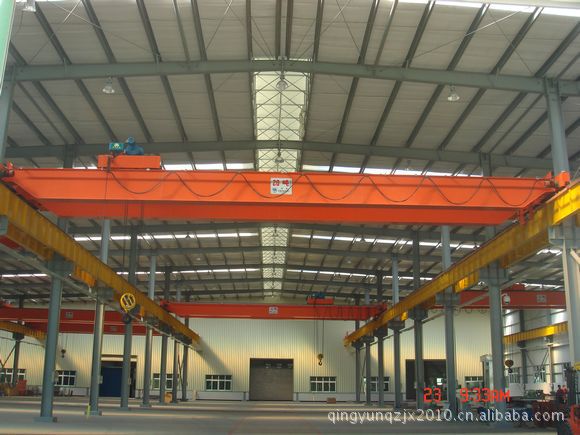

LH型电动葫芦双梁起重机，电动葫芦桥式起重机(简称"葫双")， 以电动葫芦作为起升机构，桥架采用半偏轨箱形梁，电缆导电，主梁与端梁用可拆式螺栓联接。"葫双"自重轻、体积小、结构简单、成组性好、经济实用。安装、使用、维修、运输方便。适用于轻、中级制度的机械车间、仓库、料场、水电站的检修、装配和装卸工作。"葫双"外形尺寸小，轮压较低，价格低廉，是一种新型的桥式起重机。
简称“葫双”，以电动葫芦作为起升机构，桥架采用偏轨箱形梁，大小车运行机构采用“三合一”传动机构，电缆导电，主梁与端梁用可拆式螺栓联接。“葫双”自重轻、体积小、结构简单、成组性好、经济实用。安装、使用、维修、运输方便。适用于轻、中级制度的机械车间、仓库、料场，水电站的检修、装配和装卸工作。
“葫双”外形尺寸较小，轮压较低，价格低廉，是一种新型的桥式起重机。
额定起重量：5t、8t、12.5t、16/3.2t、20/5t、32/8t共6种
跨度：10.5m、13.5m、16.5m、19.5m、22.5m、25.5m6种规格操作形式：地面操作、驾驶室操作。
起重量(t) | 5 | 8 | 12.5 | 16/3.2 | 20/5 | 32/8 | ||||||||
跨度(m) | 10.5,13.5,16.5,19.5,22.5,25.5 | |||||||||||||
操作方式 | 地操 | 驾操 | 地操 | 驾操 | 地操 | 驾操 | 驾操 | 驾操 | 驾操 | |||||
S=10.5-19.5m | S=19.5-25.5m | S=10.5-19.5m | S=22.5-25.5m | S=10.5-13.5m | S=16.5-25.5m | S=10.5-19.5m | S=22.5-25.5m | S=10.5-25.5m | ||||||
大车运行 | 速度(m/min) | 30.5 | 69.8/22.4 | 30.5 | 69.8/22.4 | 70.3/22.6 | 30.5 | 70.3/22.6 | 70.7/23.1 | 70.3/22.4 | 70.7/23.1 | 70.7/23.1 | 69.3/22.3 | 69.3/22.3 |
功率(kw) | 2×0.8 | 2×1.5/0.5 | 2×0.8 | 2×1.5/0.5 | 2×2.1/0.7 | 2×0.8 | 2×2.1/0.7 | 2×3.0/1.0 | 2×2.1/0.7 | 2×3.0/1.0 | 2×3.0/1.0 | 2×4.5/1.5 | 2×4.5/1.5 | |
转速(r/min) | 1380 | 1400/450 | 1380 | 1400/450 | 1410/450 | 1380 | 1410/450 | 1417/462 | 1400/450 | 1417/462 | 1417/462 | 1400/450 | 1400/450 | |
车轮直径(mm) | ￠500 | ￠500 | ￠500 | ￠500 | ￠500 | ￠500 | ￠630 | ￠630 | ||||||
小车运行 | 速度(m/min) | 22 | 22 | 21.7 | 21.7 | 21.7 | 21.7 | |||||||
功率(kw) | 0.8 | 0.8 | 1.5 | 1.5 | 1.5 | 3 | ||||||||
转速(r/min) | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | ||||||||
电动葫芦 | CD、MD、HJ型电动葫芦 | |||||||||||||
工作级别 | A3-A5 | A3-A5 | A3-A5 | A3-A5 | A3-A5 | A3 | ||||||||
轨道型号 | P38 | P38 | P38 | P43 | P43 | P43 | ||||||||
